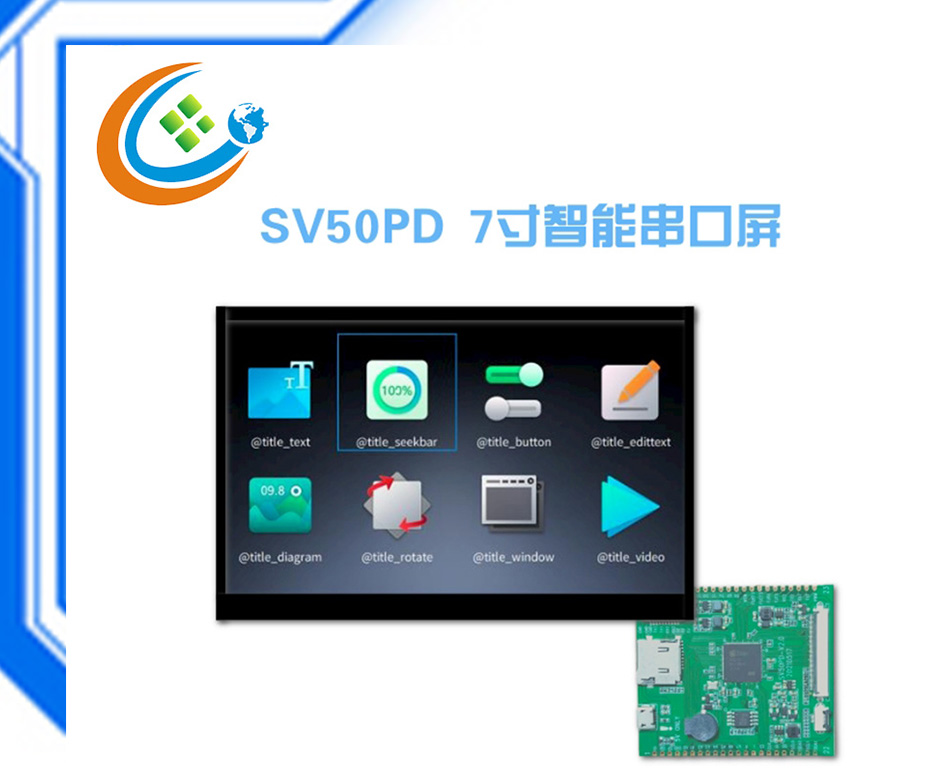

SW1060010A_C
发布时间：2022-07-09 15:36人气：2091
1. 1)显示屏分辨率：1024*600 18位色增强24位颜色显示
2. 2)CPU：Z11s ARMCortex-A7 512Mbit DDR2
3. 3)存储：128Mbit
4. 4)供电：DC 5V，550mA
5. 5)存储温度：-20~60℃
6. 6)工作温度：-10~50 ℃
7. 7)显示屏亮度：300cd/m²
8. 8)触摸屏： GT911电容触摸 P+G材质
9. 9) 显示屏寿命：30,000 Hours
1.1. 显示性能参数
|
参数 |
数据 |
说明 |
|
颜色 |
16.7M（16777215）色 |
24bit 调色板 8R8G8B |
|
显示尺寸 |
222.72H*125.28V |
1024*600 像素 |
|
分辨率 |
1024*600像数 |
可0°/90°/180°/270° 旋转 |
|
亮度 |
300cd/m² |
可进行 100 级亮度调节，30000小时寿命 |
1.2. 电性能参数
|
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作电压 |
- |
4.0 |
5.0 |
5.5 |
V |
|
工作电流 |
VCC＝＋5V，背光亮度最大 |
- |
600 |
- |
mA |
|
VCC＝＋5V，背光关闭 |
- |
80 |
- |
mA |
|
推荐工作电源：5V 1A 的直流稳压电源 |
1.3. 工作环境和可靠性参数
|
参数 |
测试环境 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作温度 |
5V 电压下，湿度 60% |
-10 |
25 |
50 |
℃ |
|
储存温度 |
|
-20 |
25 |
60 |
℃ |
|
工作湿度 |
25℃ |
10% |
60% |
90% |
RH |
|
静电防护(默认) |
|
4（接触） |
4 |
8空气 |
KV |
1.4. 接口性能参数
|
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
UART1 串口波特率 |
用户自定义 |
1200 |
115200 |
921600 |
bps |
|
UART2 串口波特率 |
用户自定义 |
1200 |
115200 |
921600 |
bps |
串口输出电平
（TXD） |
输出 1，Iout = 1mA |
3.0 |
3.3 |
- |
V |
|
输出 0，Iout = -1mA |
- |
0 |
0.3 |
V |
串口输入电平
（RXD） |
输入 1，Iin = 1mA |
2.4 |
3.3 |
5.0 |
V |
|
输入 0，Iin = -1mA |
0 |
- |
0.5 |
V |
串口模式 |
TTL/RS232可配置
通讯模式可配置 |
|
用户接口方式 |
10Pin_1.0mm 8PinYH2.0 |
|
USB 接口 |
有，支持下载调试（非wifi版本），U盘，OTG，摄像头功能 |
|
SD 卡接口 |
有（FAT32 文件格式，Micro SD/TF） |
|
|
|
