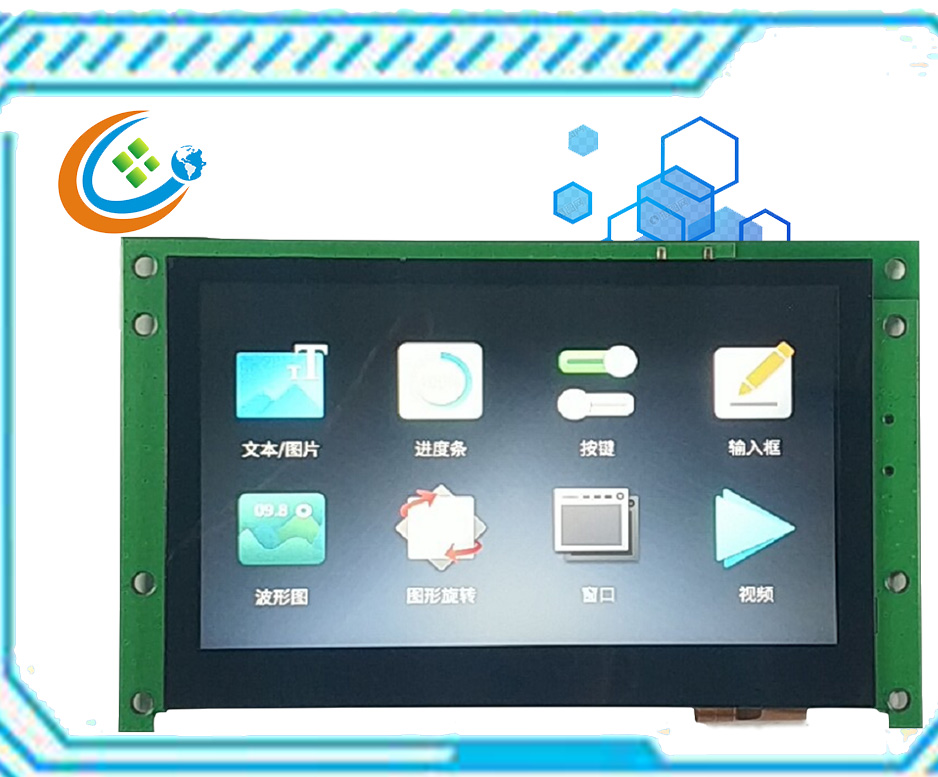

SW80480043B-C
发布时间：2022-07-11 08:59人气：1674
|
|
|
深圳市中科zoty中欧中国登录
科技有限公司 |
|
SW48272043A |
V1.0 |
|
l |
硬件参数 |
|
|
|
|
|
|
|
参数 |
数据 |
|
描述 |
|
|
|
|
颜色 |
4.3 WVGA Vertical Stripe (800*480) |
R(8bit)*G(8bit)*B(8bit) |
|
标配 |
|
|
显示尺寸 |
95.04(H)*53.86（V) |
|
标配 |
|
|
分辨率 |
800*480 像素 |
支持 90 度旋转 |
|
标配 |
|
|
背光亮度 |
400cd/㎡ |
正常使用寿命 3万小时，0-100 级亮度调节 |
标配 |
|
|
触摸类型 |
电容触摸屏 |
根据客户选择 |
|
电容 |
|
|
存储器 |
内置 DDR32MB、16M SPI Flash |
可支持SD储存卡外扩展，最大64GB |
|
|
无线WIFI |
无线WIFI接收发送 |
最高传输速率150M |
选配 |
|
|
SPK接口 |
内置音频功率放大器 |
支持8Ω1W喇叭，2PIN 1.25MM接头插座 |
选配 |
|
|
TTL串口 |
TTL输入电平范围1.8V-5V |
|
标配 |
|
|
RS232串口 |
RS232 |
|
选配 |
|
|
RS485 |
支持485接口通讯 |
半双工 |
选配 |
|
|
DEBUG串口 |
支持DEBUG串口调试 |
TTL电平，电平范围1.8V-5V |
出厂无此功能 |
|
|
电性能参数 |
|
|
|
|
|
|
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
工作电压 |
输入DC直流电源 |
4.3 |
5 |
5.5V |
V |
|
|
|
VCC=+5V, 背光亮度最大 |
- |
320 |
- |
mA |
|
|
工作电流 |
VCC=+5V, 背 光 亮 度 关 闭 ， |
- |
50 |
- |
mA |
|
|
|
standby 模式 |
|
|
|
|
|
|
串口波特率 |
|
1200 |
115200 |
921600 |
Bps |
|
|
串口模式 |
N 8 1 |
|
|
|
|
|
|
串口电平 |
RS232/RS485/TTL(默认TTL) |
1.8 |
3.3 |
5 |
V |
|
|
用户连接端子 |
8Pin_2.0mm 接线端子(默认）
10Pin_1.0mm 接线端子 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工作环境和可靠性
|
|
|
|
|
|
|
|
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
|
工作温度 |
5V 电压下，湿度 60% |
-20 |
+25 |
+70 |
℃ |
|
|
|
存储温度 |
- |
-30 |
+25 |
+80 |
℃ |
|
|
|
工作湿度 |
25℃ |
10% |
60% |
80% |
RH |
|
|
|
防护等级 |
IP65（需客户加外壳） |
|
|
|
|
|
|
|
ESD 防护 |
接触4- 6KV，空气放电8-10KV |
|
|
|
需客户备注ESD等级 |
|
|
|
|
|
|
|
|
|
