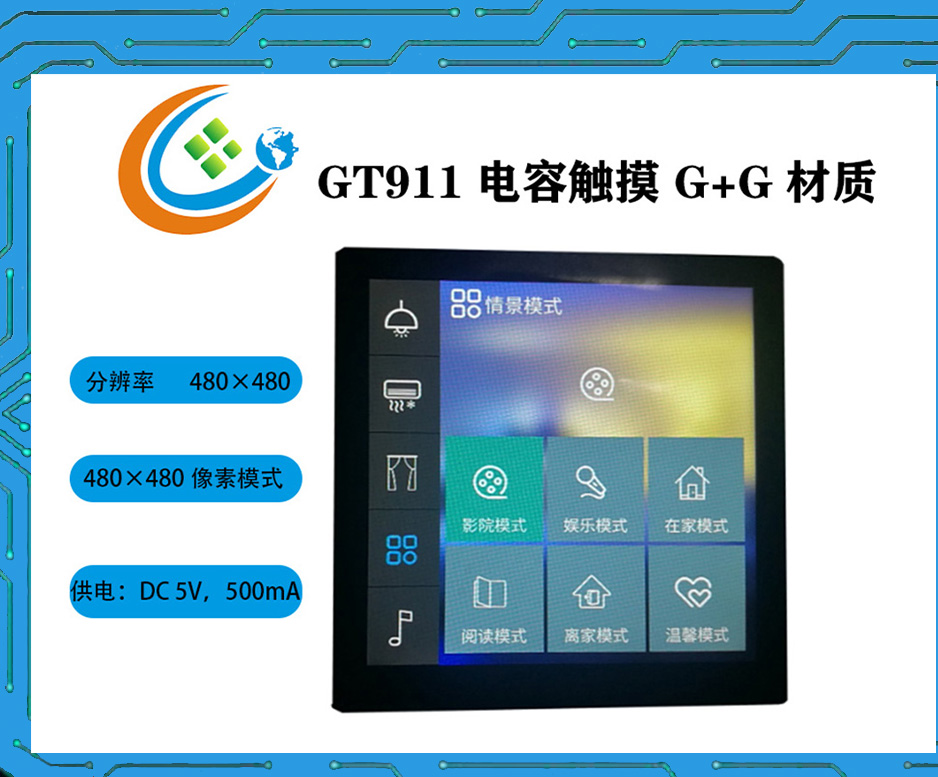

SW48480040B
发布时间：2022-07-11 09:06人气：1780
1)显示屏分：4寸 480*480 24bit 16.7M色显示
2)CPU：Z6/Z6s ARM926EJs 600MHz 512Mbit DDR
3)存储：128Mbit NorFlash Z6s DDR32MB
4)供电：DC 5V，500mA
5)存储温度：-30~80℃
6)工作温度：-20~70 ℃
7)显示屏亮度：400cd/m²
8)触摸屏： GT911电容触摸 G+G材质
1.1. 显示性能参数
|
参数 |
数据 |
说明 |
|
颜色 |
16.7M（16777215）色 |
24bit 调色板 8R8G8B |
|
显示尺寸 |
71.86(H)*70.18（V) |
480×480像素模式 |
|
分辨率 |
480×480像素 |
|
|
背光模式 |
LED |
|
|
亮度 |
450nit |
可进行 100 级亮度调节 |
1.2. 电性能参数
|
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作电压 |
- |
4.0 |
5.0 |
5.5 |
V |
|
工作电流 |
VCC＝＋5V，背光亮度最大 |
- |
350 |
- |
mA |
|
VCC＝＋5V，背光关闭 |
- |
80 |
- |
mA |
|
推荐工作电源：5V 1A 的直流稳压电源 |
1.3. 工作环境和可靠性参数
|
参数 |
测试环境 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作温度 |
5V 电压下，湿度 60% |
-20 |
25 |
70 |
℃ |
|
储存温度 |
|
-30 |
25 |
85 |
℃ |
|
工作湿度 |
25℃ |
10% |
60% |
90% |
RH |
|
静电防护(默认) |
|
2（接触） |
4 |
4空气 |
KV |
1.4. 接口性能参数
|
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
UART1 串口波特率 |
用户自定义 |
1200 |
115200 |
921600 |
bps |
|
UART2 串口波特率 |
用户自定义 |
1200 |
115200 |
921600 |
bps |
串口输出电平
（TXD） |
输出 1，Iout = 1mA |
3.0 |
3.3 |
- |
V |
|
输出 0，Iout = -1mA |
- |
0 |
0.3 |
V |
串口输入电平
（RXD） |
输入 1，Iin = 1mA |
2.4 |
3.3 |
5.0 |
V |
|
输入 0，Iin = -1mA |
0 |
- |
0.5 |
V |
|
串口模式 |
TTL通讯模式。 |
|
用户接口方式 |
10Pin_1.0mm |
|
USB 接口 |
有，支持下载调试，U盘，OTG |
|
SD 卡接口 |
有（FAT32 文件格式，Micro SD/TF） |
|
扬声器接口 |
输出模拟混音输出L/R，支持MP3，WAV |
